導軌副是數控機床的重要部件之一，它在很大程度上決定了數控機床的剛度、精度和精度保持性。

     數控機床導軌必須具有較高的導向精度、高剛度、高耐磨性，機床在高速進給時不振動、低速進給時不爬行等特性。

     目前，數控機床使用的導軌主要有三種：塑料滑動導軌、滾動導軌和靜壓導軌。塑料滑動導軌一般用于運動速度較低的機床，而滾動導軌用于運動速度較高的機床，靜壓導軌則用于重型機床。這里介紹直線滾動導軌。

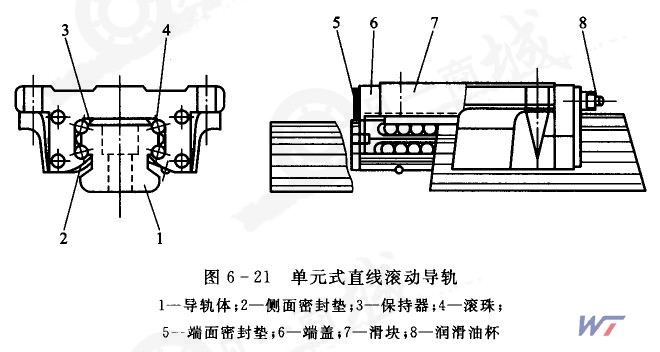

     直線滾動導軌是近年來新出現的一種滾動導軌，其突出的優點為無間隙，并且能夠施加預緊力，導軌的結構如圖6—21所示。直線滾動導軌由導軌體、滑塊、滾珠、保持器、端蓋等組成，它由生產廠家組裝成，故又稱單元式直線滾動導軌。使用時，導軌體固定在不運動部件上，滑塊固定在運動部件上。當滑塊沿導軌體移動時，滾珠在導軌體和滑塊之間的圓弧宣槽內滾動，并通過端蓋內的滾道，從工作負荷區到非工作負荷區，然后再滾動回工作負荷區，不斷循環，從而把導軌體和滑塊之間的移動變成滾珠的滾動。目前，國內、外中小型數控機床廣泛采用這種導軌。
